Une climatisation bien pensée ne se résume pas à placer un appareil au mur. Le bon schéma doit montrer la circulation du fluide frigorigène, l’évacuation des condensats, le raccordement électrique et la relation avec la VMC. Je vous propose ici une méthode claire pour comprendre les configurations possibles, éviter les erreurs coûteuses et préparer un projet cohérent pour votre maison.
Le bon schéma garantit une installation efficace et durable
- Deux circuits relient généralement les unités intérieure et extérieure.
- La climatisation et la VMC ne doivent pas être mélangées dans un réseau classique.
- Les condensats doivent suivre une pente régulière ou être évacués avec une pompe de relevage.
- Un split contenant un fluide frigorigène nécessite l’intervention d’un opérateur attesté.
- Prévoyez environ 1 500 à 3 000 € pour un monosplit fourni et posé, selon la configuration.
Ce que doit montrer le schéma d’une climatisation de maison
Dans une installation split, l’unité intérieure diffuse l’air refroidi tandis que le groupe extérieur rejette la chaleur. Le schéma d’installation d’une climatisation domestique doit donc faire apparaître au minimum les deux unités, les liaisons frigorifiques, le câble électrique et le tuyau d’évacuation.
Tableau électrique
│
▼
Unité extérieure
(compresseur + échangeur)
│
├── Liaisons frigorifiques isolées
├── Câble de communication et alimentation
└── Évacuation éventuelle des condensats
│
▼
Unité intérieure
(échangeur + ventilateur)
│
└── Condensats vers évacuation ou extérieur
Les liaisons frigorifiques sont deux tubes en cuivre isolés qui transportent le fluide entre les unités. Leur isolation limite les pertes et empêche la condensation sur les parois. Le tuyau des condensats, lui, évacue l’eau produite par l’unité intérieure lorsqu’elle refroidit l’air.
| Élément | Fonction | Point de vigilance |
|---|---|---|
| Unité intérieure | Refroidit et distribue l’air | La placer pour éviter un souffle direct sur les occupants |
| Unité extérieure | Évacue la chaleur vers l’extérieur | Prévoir une bonne circulation d’air et limiter les nuisances sonores |
| Liaisons frigorifiques | Font circuler le fluide frigorigène | Respecter les longueurs et le diamètre prévus par le fabricant |
| Évacuation des condensats | Élimine l’eau produite par le refroidissement | Éviter les contre-pentes et les rejets gênants pour les voisins |
| Alimentation électrique | Fournit l’énergie au système | Suivre la notice et prévoir une protection adaptée au tableau |
Choisir entre monosplit, multisplit et système gainable
Le choix dépend moins de la surface totale que du nombre de pièces réellement à rafraîchir, de leur orientation et de leur niveau d’isolation. Je déconseille de dimensionner une installation uniquement avec une règle de trois sur les mètres carrés, car un salon vitré au sud peut demander davantage de puissance qu’une chambre deux fois plus grande mais protégée du soleil.
| Configuration | Usage adapté | Avantages | Limites |
|---|---|---|---|
| Monosplit | Une pièce principale | Simple, économique et facile à entretenir | Ne traite pas correctement toute la maison |
| Multisplit | Deux à cinq pièces | Un seul groupe extérieur pour plusieurs unités | Réseau plus complexe et dépendance entre les équipements |
| Gainable | Maison en construction ou combles accessibles | Discret et homogène dans les pièces | Travaux importants et réglage plus technique |
Le monosplit pour traiter une pièce de vie
Le monosplit est souvent le meilleur compromis pour un séjour de 25 à 50 m². Le groupe extérieur reste proche de la pièce, les longueurs de tuyauterie sont limitées et le coût de pose demeure contenu. Pour une maison déjà équipée d’un chauffage satisfaisant, il est inutile de climatiser toutes les chambres si seul le séjour surchauffe.
Le multisplit pour plusieurs zones

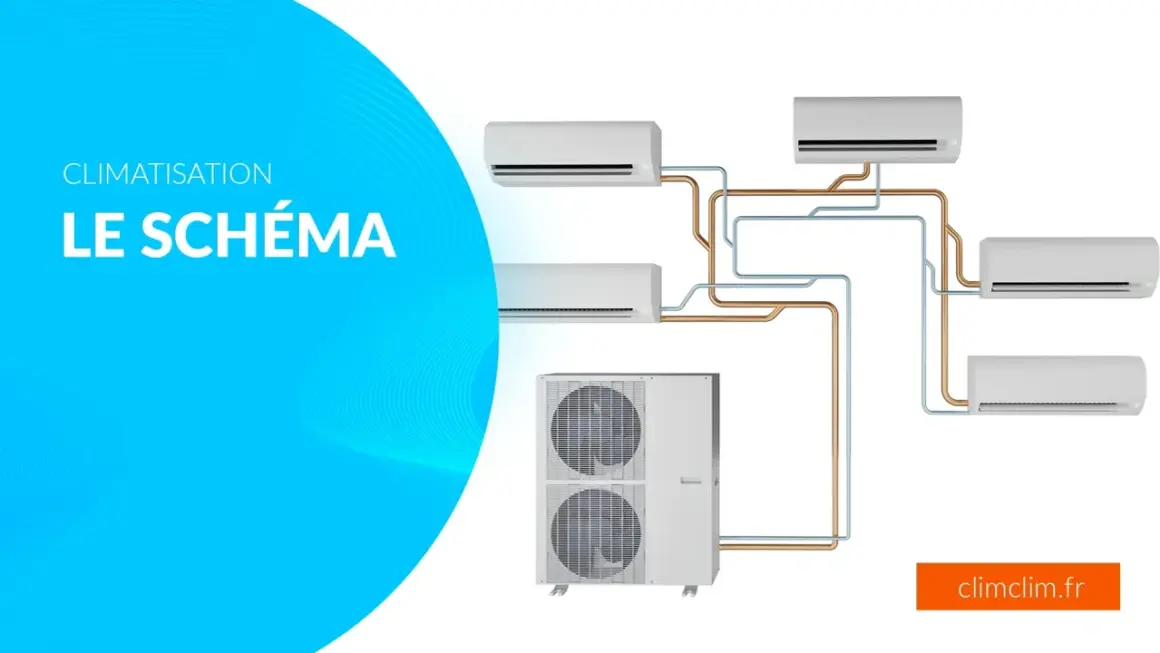

Le multisplit relie plusieurs unités intérieures à un même groupe extérieur. Il convient à une maison où le séjour et les chambres doivent être traités séparément, mais il faut vérifier la puissance disponible, la longueur cumulée des liaisons et la possibilité de faire fonctionner les unités dans le mode souhaité.
Je préfère souvent deux monosplits indépendants à un multisplit mal étudié. C’est parfois un peu moins esthétique, mais une panne du groupe extérieur ne prive pas forcément toute la maison de rafraîchissement.
Le gainable dans une maison en rénovation lourde
Le gainable diffuse l’air par des réseaux installés dans les combles, un faux plafond ou un plancher technique. Il offre un résultat discret, mais son schéma doit intégrer les gaines, les bouches, les grilles de reprise, le caisson et l’accès aux filtres. Sans espace technique suffisant, cette solution devient vite disproportionnée.
Où placer les unités et comment organiser les liaisons
L’unité intérieure doit être installée en hauteur, sur un mur dégagé, avec assez d’espace pour aspirer et souffler l’air. Évitez de la placer face à un lit, un canapé ou une table de repas. Une diffusion indirecte améliore le confort et limite la sensation de courant d’air froid.
Le groupe extérieur doit reposer sur des supports adaptés, au sol ou au mur, avec une fixation capable de limiter les vibrations. Il faut également éviter les endroits confinés, les angles qui répercutent le bruit et les zones exposées aux projections d’eau ou aux feuilles.
- Gardez une liaison aussi courte et rectiligne que possible.
- Protégez les tubes cuivre avec une isolation continue.
- Prévoyez une goulotte propre lorsque les canalisations restent visibles.
- Donnez au tuyau de condensats une pente régulière vers l’évacuation.
- Utilisez une pompe de relevage si l’écoulement gravitaire est impossible.
Le passage à travers le mur doit être légèrement incliné vers l’extérieur afin d’éviter les infiltrations. Une simple mousse autour des tubes ne remplace pas une vraie étanchéité. C’est un détail que l’on remarque seulement après une pluie ou l’apparition de traces d’humidité, donc beaucoup trop tard.
En France, l’installation d’un boîtier extérieur peut modifier l’aspect de la façade. Service-Public classe la climatisation parmi les travaux pouvant nécessiter une déclaration préalable. Je conseille de vérifier la règle auprès de la mairie, et auprès du syndic si le logement se trouve en copropriété, avant de commander le matériel.
Climatisation et VMC ne suivent pas le même circuit
Une VMC simple flux extrait l’air humide et vicié dans la cuisine, la salle de bains et les toilettes. L’air neuf entre par les pièces sèches, comme le séjour et les chambres. Une climatisation split fonctionne différemment, car elle recycle principalement l’air intérieur pour le refroidir.
Il ne faut donc pas raccorder la sortie d’une climatisation à une bouche de VMC classique. Cela perturberait les débits, pourrait créer des condensations dans les conduits et réduirait la qualité du renouvellement d’air. La climatisation refroidit, tandis que la VMC ventile. Les deux équipements peuvent fonctionner dans la même maison sans partager le même réseau.
Lire aussi : Climatisation gainable au plafond - budget et travaux à prévoir
Le cas particulier de la VMC double flux
Une VMC double flux récupère une partie de la chaleur ou de la fraîcheur de l’air extrait grâce à un échangeur. Elle peut réduire les besoins de climatisation, notamment dans une maison bien isolée, mais elle ne remplace pas automatiquement un système de refroidissement actif.
Certains systèmes thermodynamiques associent ventilation et production de chaud ou de froid. Ce sont des équipements conçus comme un ensemble, avec des débits et une régulation spécifiques. Je déconseille de transformer une VMC existante en réseau de climatisation sans étude aéraulique, c’est-à-dire sans vérification des débits, des pertes de charge et de la condensation.
Les étapes d’une installation correctement préparée
Un chantier sérieux commence par un relevé du logement. L’installateur examine l’orientation, les vitrages, l’isolation, les volumes, les pièces à traiter et l’emplacement possible du groupe extérieur. Cette étude sert à choisir la puissance et à éviter le surdimensionnement, qui provoque des cycles courts et une consommation inutile.
- Définir les pièces prioritaires et les températures recherchées.
- Choisir la configuration, du monosplit au gainable.
- Repérer les passages de mur, les longueurs de liaison et l’évacuation des condensats.
- Vérifier le tableau électrique et la protection prévue par le fabricant.
- Installer les supports, les unités et les canalisations.
- Effectuer les contrôles d’étanchéité, le tirage au vide et la mise en service.
- Tester le refroidissement, le chauffage si l’appareil est réversible, l’évacuation et le niveau sonore.
La mise en service ne consiste pas simplement à allumer la télécommande. Elle comprend notamment le contrôle du circuit frigorifique et des paramètres de fonctionnement. Pour un appareil contenant un fluide frigorigène réglementé, l’installation et la mise en service doivent être confiées à une entreprise disposant d’une attestation de capacité.
Quel budget prévoir et quelles erreurs éviter
Les prix varient selon la marque, la puissance, l’accès au chantier et la longueur des liaisons. En 2026, je retiendrais ces ordres de grandeur pour une installation complète, matériel et pose compris.
| Projet | Budget indicatif |
|---|---|
| Monosplit simple | 1 500 à 3 000 € |
| Multisplit avec deux unités | 3 000 à 6 000 € |
| Multisplit avec trois ou quatre unités | 5 000 à 9 000 € |
| Installation gainable | 7 000 à 14 000 € |
Ces montants peuvent augmenter si le tableau électrique doit être modifié, si les liaisons sont longues, si une pompe de relevage est nécessaire ou si le groupe doit être posé en toiture. Un devis très bas mérite une lecture attentive, car la mise en service, les supports, les goulottes ou l’évacuation des condensats sont parfois facturés à part.
Les erreurs les plus fréquentes sont faciles à identifier. Il s’agit d’un groupe extérieur enfermé dans un espace réduit, d’une unité intérieure trop puissante, d’une évacuation sans pente, d’un rejet d’air chaud vers une fenêtre voisine ou d’un raccordement improvisé sur la VMC.
L’ADEME recommande aussi de fermer les volets et les fenêtres pendant les fortes chaleurs, puis d’aérer lorsque l’air extérieur est plus frais. Ces gestes réduisent la charge de la climatisation et peuvent permettre de relever la consigne de quelques degrés sans perdre en confort.
Le schéma final à valider avant de signer le devis
Avant d’accepter une proposition, demandez un plan indiquant les unités, les longueurs de liaison, le cheminement des condensats, le raccordement électrique et les éventuelles percées de façade. Ce document permet de comparer deux devis sur la réalité du chantier, pas seulement sur le prix affiché.
- La puissance est-elle adaptée à chaque pièce ?
- Le groupe extérieur est-il accessible pour l’entretien ?
- Les condensats sont-ils évacués sans risque de fuite ou de nuisance ?
- Le circuit électrique possède-t-il la protection prévue par la notice ?
- L’entreprise remet-elle les documents de mise en service et d’entretien ?
Pour les systèmes thermodynamiques d’une puissance comprise entre 4 et 70 kW, l’entretien doit être réalisé au maximum tous les deux ans par un professionnel qualifié. Nettoyez aussi les filtres régulièrement et gardez l’unité extérieure dégagée. Un schéma lisible, une pose réglementaire et une VMC indépendante forment la base d’une installation confortable, silencieuse et raisonnable en énergie.
